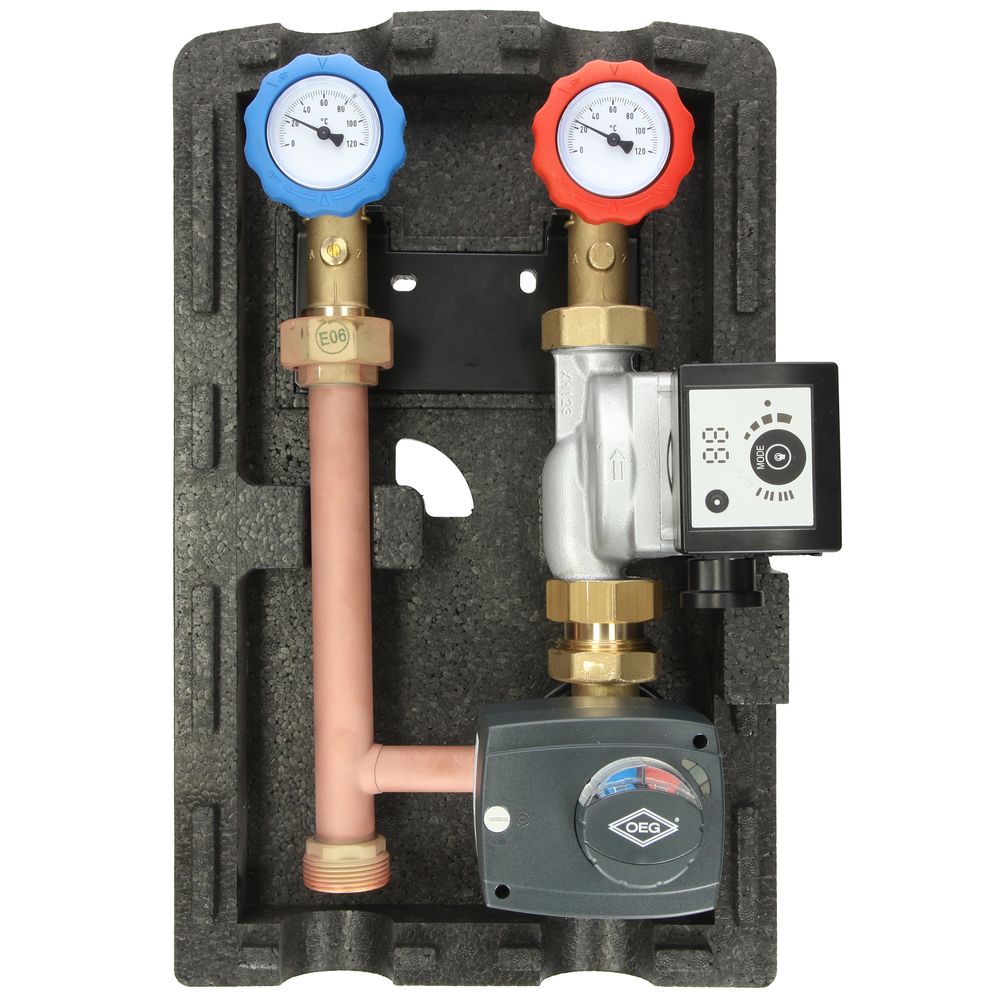

Verwarmingsgroepen-set, gemengd met pomp CPA 55/25 incl. servomotor

OEG verwarmingscircuit-set voor het koppelen van verwarmingsketels op verwarmingscircuits is voorzien van thermometers voor weergave van de aanvoer- en retourstroomtemperatuur. De aanvoer- en retourstroomleiding zijn afsluitbaar afsluitbaar waardoor het mogelijk is de pomp te vervangen bij een gevulde installatie. Aanvoer- en retourstroomleiding kunnen worden omgewisseld. (wordt standaard uitgeleverd: aanvoer rechts)

Wordt geleverd met de OEG servomotor STM die wordt gebruikt voor zowel de drie- als voor de vier-weg-mengklep DN 40.
De sevomotor kan mengers in beide richtingen (links of rechts) laten draaien. Twee eindschakelaars beperken de eindpositie, de STM wordt geleverd incl. een universele montagekit (passend voor: WIPEX, ESBE, PAW tot '11, Olympus, Hoval, Oventrop, Acaso, IMT ...)

Aanvoer:
1 x 3-wegmenger
1 x OEG-pomp, lengte 130 mm (type zie tabel)
Klemkast met nieuwe sokkeltechnologie!
1 x flenskogelkraan met geïntegreerde thermometer (rood)
1 x Bypass in de menger
Ingang/uitgang: R 1"

Retourstroom:
1 x flenskogelkraan met geïntegreerde thermometer (blauw)
1 x Messingbuis DN 25
Ingang/uitgang: R 1"

Technische gegevens:
- Max. bedrijfsdruk: 10 bar
- Max. bedrijfstemperatuur: 110°C
- Thermometer-meetbereik: 20°C tot 120°C
- Nominale maat: DN 25
- kVs-waarde: 8,0
- As-maat 125 mm
- Afmetingen isolatie (H x B x D): 460 x 302 x 181 mm

Technische gegevens van de servomotor:
- Koppel: 5 NM
- Looptijd bij 90°: 2 minuten
- Spanning: 230 V - 50 Hz
